產品簡介

        視覺激光接觸線磨耗測儀是我司自主研發的高精度、非接觸式接觸線磨耗測量儀器，主要功能是測量剛性懸掛接觸線的磨耗量和偏磨角，并可保存測量點接觸線工況圖像。
        儀器分為測量儀和手持PDA兩部分。測量儀使用線激光視覺測量，利用手持PDA無線通信技術進行數據傳輸，將測量結果顯示并保存到PDA上，同時可將保存的數據傳輸?shù)诫娔X端，方便后期對數據進行統計分析。 該儀器具有體積小、重量輕、精度高、易于查存數據等特點，可方便指導作業人員進行及時檢修和分析事故原因，是電氣化鐵路剛性懸掛接觸線磨耗檢測的有力工具。

功能介紹

主要原理： 測量儀使用線激光視覺測量方案，實現接觸線磨耗面寬度、 殘存寬度、磨損高度、殘 存高度、偏磨角度、偏磨殘高、磨耗高度和磨耗百分比、測量環境溫度、測量點工況圖像/視頻(選配)等參數的測量，測量精度高。
儀器特點：
1、直觀、 快捷、 高效實現自動化非接觸式測量；
2、測量主機（ 也稱磨耗測量發送端） 結構設計小巧， 操作方便；
3、采用線激光視覺測量方案， 測量精度高， 可以測量偏磨；

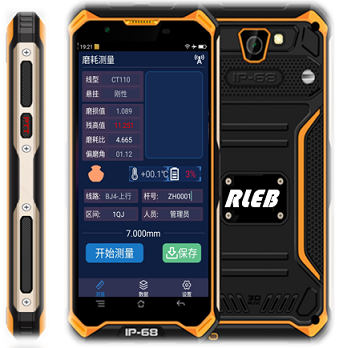

4、接收端（ 也稱手持PDA數據終端） 機身小巧、 功能強大， 采用 Android 操 作系統， 測量界面直觀、 易操作， 可實時顯示測量數據（ 磨耗面寬度、 殘存高度、 偏磨角度及磨耗百分比） 和桿號， 具有數據儲存功能， 可以將測量結果導出成 Excel 表格， 方便對測量結果進行后期分析；
5、高壓絕緣操作桿耐壓可達110kV；
6、可直觀、方便、快捷的自動完成磨耗高精度測量。采用精密傳感器，測量精度高；
7、支持非規則導線，如：Ris/CTAH等系列線型。

技術指標

適用接觸線類型	CT85、CT110、CT120、CT150（圓形） Ris120、Ris150、CTAH150等
分辨率	0.001 mm
接觸線懸掛類型	剛性懸掛
電池容量	測量儀：6400 mAh PDA：8000 mAh 可連續工作8小時以上
充電輸入	DC 5V / 1000 mA
無線傳輸距離	≤ 10 m
激光功率	≤ 5 mW
絕緣桿耐壓	10 kV
重量>	≤ 1.2 kg
包裝尺寸	290 mm × 210 mm ×110 mm

測量指標

序號	參數	量程	精度
1	殘存寬度	2.0~14.4mm	±0.05mm
2	殘存高度	5.4~14.39mm	±0.05mm
3	偏磨角度	-10°~-10°	±0.1°
4	磨耗高度	5.4~14.39mm	±0.05mm
5	磨耗百分比	0~49%
6	偏磨殘高	5.4~14.39mm	±0.05mm
7	環境溫度	－55~+125℃	±0.1℃
8	工況圖像	20dpi

售后服務

1.如發現儀器有不正常情況或故障請及時與我們聯系，以便為您提供最便捷的處理方案，未經允許，請不要自行處理，以免發生危險。
2.其他售后服務見售后服務書。
